MB91F362APFVS-G IC MCU 32BIT 512KB FLASH 208QFP Infineon Technologies

■ DESCRIPTION

La série MB91360G de Fujitsu est un microcontrôleur standard contenant une large gamme de périphériques d'E/S et de fonctions de commande de bus.La série MB91360G dispose d'un noyau de processeur RISC de 32 bits (série FR50) et convient aux applications de contrôle intégrées nécessitant un traitement de processeur haute performance et haute vitesseLa série MB91360G contient également jusqu'à 4 Kbytes de mémoire cache d'instruction et d'autres mémoires internes pour améliorer la vitesse d'exécution du processeur.

■ Les caractéristiques

• Temps d'exécution: jusqu'à 15,6 ns (64 MHz)
• CPU de la série FR50 : architecture RISC
Le processeur dispose d'une architecture de registre à usage général avec une mise en œuvre numérique améliorée par laquelle un large
la gamme d'instructions de branche retardées réduit les pertes de temps d'exécution dues à des interruptions de pipeline.
Les instructions de manipulation des bits et les instructions d'accès à la mémoire ont été améliorées, ce qui a permis d'améliorer le code.
l'efficacité et la rapidité d'exécution pour la mise en œuvre des contrôles.
• Une structure de pipeline en cinq étapes permet un traitement à grande vitesse (une instruction par cycle)
• Espace d' adresse linéaire 32 bits: 4 Gbytes
• Taille d'instruction fixe de 16 bits (instructions de base)
• Multiplication/division par étapes à grande vitesse
• Processus d'interruption à grande vitesse (6 cycles)
• Registres à usage général: 16 × 32 bits
• Unité d'interface de bus externe avec une large gamme de fonctions
Divise l'espace mémoire externe en un maximum de huit zones.
La sélection de la zone (8, 16, 32 bits) et la taille de la zone peuvent être spécifiées pour chaque zone.
• Bus d'adresses jusqu'à 32 bits de large
• Fonction d'attente automatique programmable
• Mémoire cache interne des instructions
La série MB91360G contient jusqu'à 4 Kbyte de cache d'instructions pour améliorer la vitesse d'exécution des programmes externes.
• La mise en cache associative à deux voies
• DMAC
L'accès direct à la mémoire (DMA) peut être utilisé pour effectuer divers types de transfert de données sans passer par le processeur.
• Huit canaux (dont trois canaux externes maximum)
• Trois modes de transfert sont pris en charge: transfert simple/bloc, transfert par explosion, transfert continu
• Mécanismes de contrôle de la consommation électrique
La série MB91360G contient un certain nombre de fonctions pour contrôler l'horloge de fonctionnement afin de réduire la consommation d'énergie.
• Contrôle par logiciel: Fonctions d'horloge en veille et arrêt/temps réel
• Contrôle du matériel: fonction de veille du matériel
• Fonction d'engrenage (diviseur): les fréquences d'horloge du processeur et des périphériques peuvent être réglées indépendamment.
• Contient une gamme de fonctions périphériques
• UART, chronomètre
• Horloge en temps réel (avec fonctionnement en sous-horloge et module d'étalonnage en sous-horloge en option)
• Contrôle du moteur pas à pas
• Générateur sonore
• Série IO (SIO), SIO-Prescaler
• Réinitialiser le déclenchement
• Comparateur d'alarme
• Le détecteur de temps
• Interface I2C
• Convertisseur D/A à 10 bits
• Interface CAN
• convertisseur A/D à 10 bits
• Températeur de rechargement de 16 bits
• Températeur PWM de 16 bits
• Le chronomètre du chien de garde
• Module de recherche en bits
• Contrôleur d'interruption
• Entrées d'interruption externes
• fonction de port d'entrée/sortie
• Niveaux interrompues
16 niveaux d'interruption masquables
• Autres
• Voltage de l'alimentation électrique
• 5 V d'alimentation utilisée, le régulateur interne crée une alimentation interne de 3,3 V

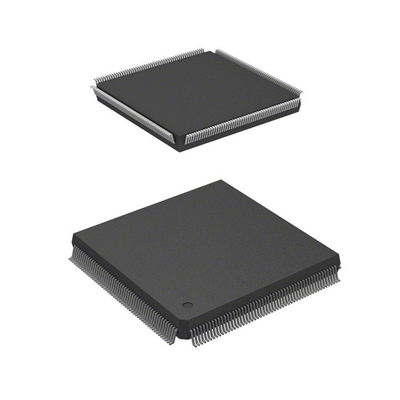

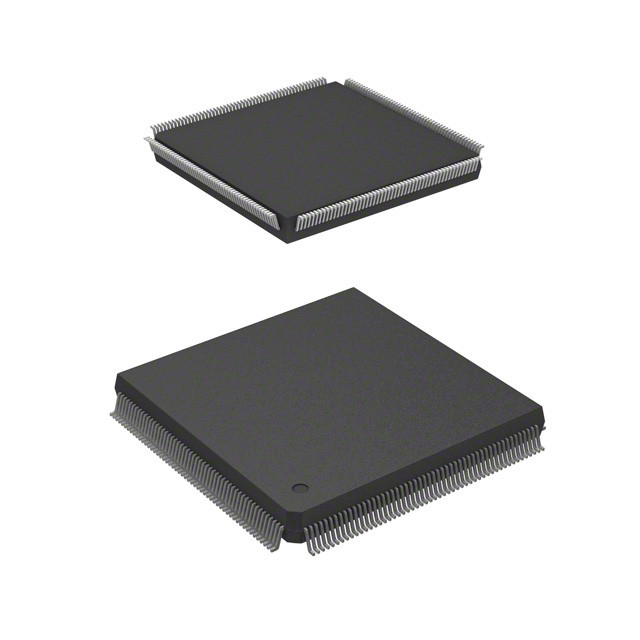

• Package : le MB91FV360GA utilise un pack PGA401, le MB91F362GA est livré dans un pack QFP208 et le MB91F369GA dans un pack QFP160.
