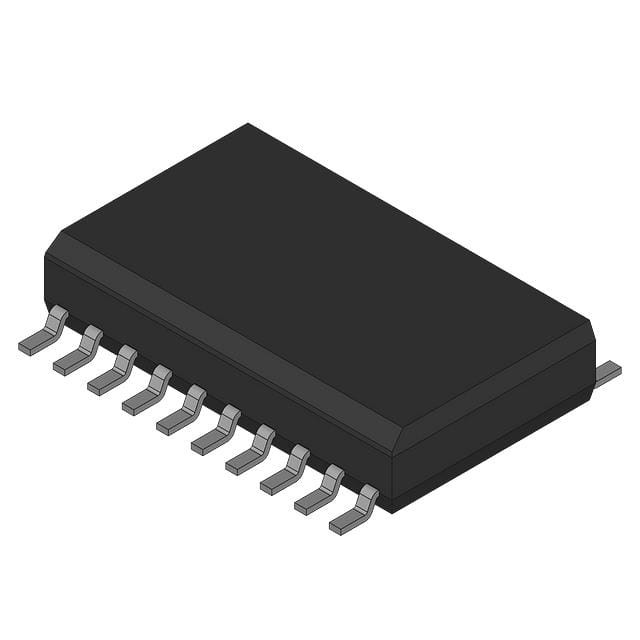

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC Atmel

Résumé

ATtiny40 est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR compacte.l'ATtiny40 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
54 Instructions puissantes Exécution de la plupart des cycles d'horloge unique
16 x 8 Registres de travail à usage général
Opération entièrement statique
¢ jusqu'à 12 MIPS à 12 MHz
• Mémoires de programmes et de données non volatiles
4K bytes de mémoire de programme programmable flash dans le système
256 octets SRAM interne
Les cycles d'écriture et d'effacement flash: 10000
Réservation des données: 20 ans à 85 °C / 100 ans à 25 °C
• Caractéristiques périphériques
Un minuteur/compteur 8 bits avec deux canaux PWM
Un chronomètre/compteur de 8/16 bits
Convertisseur analogue à numérique 10 bits
• 12 canaux à une seule destination
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
L'interface série SPI maître/esclave
L'interface série slave TWI
• Caractéristiques spéciales du microcontrôleur
¢ Programmeable dans le système
Les sources d'interruption externes et internes

¢ Circuit de redémarrage amélioré de l'alimentation
L'oscillateur à calibrage interne
• I/O et paquets
¢ SOIC/TSSOP à 20 broches: 18 lignes d'E/S programmables
¢ VQFN/MLF à 20 plateaux: 18 lignes d'E/S programmables
• Voltage de fonctionnement:
¥ 1,8 ¥ 5,5 V
• Voltage de programmation:
5V
• Grade de vitesse
Les fréquences de fréquence de l'appareil sont fixées à 0,4 MHz @ 1,8 V
Les fréquences de fréquence de l'appareil doivent être supérieures à 0,8 MHz.
Les fréquences de fréquence de l'appareil doivent être supérieures à:
• Plage de température industrielle
• Faible consommation électrique
Mode actif:
• 200 μA à 1 MHz et 1,8 V
Mode au ralenti:
• 25 μA à 1 MHz et 1,8 V
Mode d'arrêt:
• < 0,1 μA à 1,8 V
