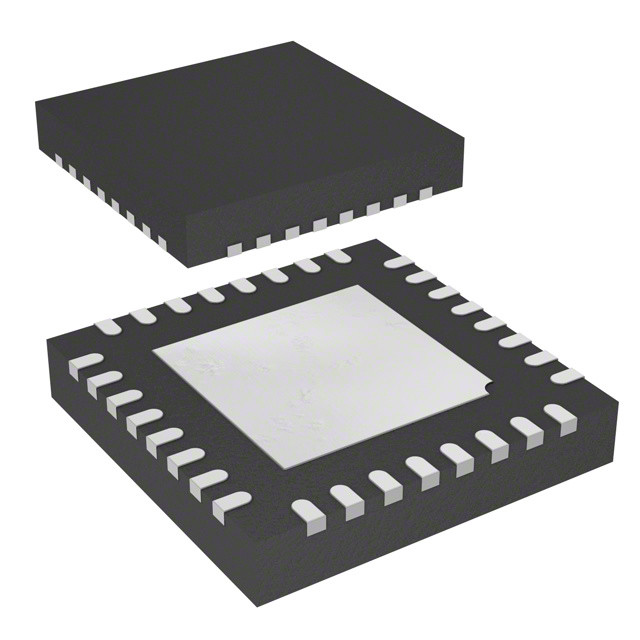

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN Technologie à puce

Définition

L'AT89C5130A/31A-M est une version Flash haute performance des microcontrôleurs 80C51 à puce unique de 8 bits avec des fonctions USB à pleine vitesse.

Caractéristiques

• Noyau 80C52X2 (6 horloges par instruction)
La fréquence de base maximale est de 48 MHz en mode X1, de 24 MHz en mode X2.
¢ Pointer à données doubles
L'UART amélioré à double fonction complet (EUART)
Trois compteurs de 16 bits: T0, T1 et T2
256 octets de mémoire vive Scratchpad
• 16/32-Kbyte sur puce Flash EEPROM en système de programmation par USB
Bytes et page (128 octets) Effacer et écrire
100 000 cycles d'écriture
• EEPROM de 3 KbyteFlash pour le démarrage
Bytes et page (128 octets) Effacer et écrire
100 000 cycles d'écriture
• Données EEPROM de 1 Kbyte (
Bytes et page (128 octets) Effacer et écrire
100 000 cycles d'écriture
• RAM étendue sur la puce (ERAM): 1024 octets
• Moniteur d'alimentation intégré (POR/PFD) pour surveiller l'alimentation interne
• Module compatible USB 1.1 et 2.0 à pleine vitesse avec interruption à la fin du transfert
¢ Point final 0 pour les transferts de contrôle: FIFO de 32 octets
6 points d'extrémité programmables avec direction d'entrée ou de sortie et avec transfert en vrac, interrompu ou isochrone
• Point final 1, 2, 3: FIFO de 32 octets
• Point final 4, 5: FIFO de 2 x 64 octets avec double tampon (mode ping-pong)
• Point final 6: FIFO de 2 x 512 octets avec double tampon (mode ping-pong)
¢ Suspendre/reprendre les interruptions
️ 48 MHz PLL pour l'exploitation de bus à pleine vitesse
Déconnexion du bus à la demande du microcontrôleur
• Array de compteur programmable (PCA) de 5 canaux avec compteur 16 bits, sortie haute vitesse, comparaison/capture, PWM et fonctionnalités de chronométrage de chien de garde
• Horloge de surveillance matérielle programmable (une seule fois activée avec réinitialisation): 100 ms à 3 s à 8 MHz
• Interface d'interruption du clavier sur le port P1 (8 bits)
• TWI (interface à deux fils) 400 Kbit/s
• Interface SPI (mode maître/esclave)
• 34 broches d'entrée/sortie
• 4 sorties LED à entraînement direct avec sources de courant programmables: 2-6-10 mA typique
• Système d'interruption prioritaire à 4 niveaux (11 sources)
• Mode au ralenti et mode coupé
• Oscillateur sur puce de 0 à 24 MHz avec PLL analogique pour la synthèse de 48 MHz
• Plage de température industrielle
• alimentation à portée étendue: de 2,7 V à 5,5 V (3,3 V à 5,5 V requis pour l'USB)
• Forfaits: PLCC52, VQFP64, QFN32
