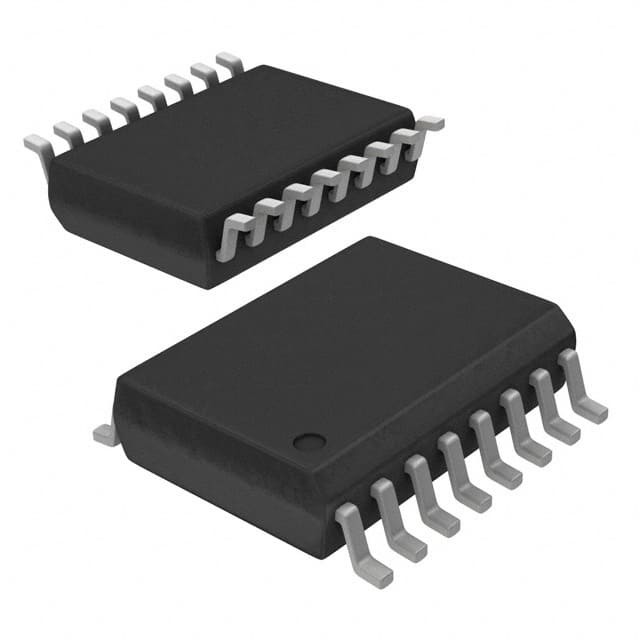

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroélectronique

Le projet de loi

Le ST7LITE1xB est un membre de la famille des microcontrôleurs ST7.
Le ST7LITE1xB dispose d'une mémoire FLASH avec une capacité de programmation en circuit (ICP) et de programmation en application (IAP).
Sous contrôle logiciel, le dispositif ST7LITE1xB peut être placé en mode WAIT, SLOW ou HALT, réduisant la consommation d'énergie lorsque l'application est en mode veille ou en veille.
L'ensemble d'instructions amélioré et les modes d'adressage du ST7 offrent à la fois puissance et flexibilité aux développeurs de logiciels, permettant la conception d'un code d'application très efficace et compact.En plus de la gestion de données standard à 8 bits, tous les microcontrôleurs ST7 disposent d'une manipulation de bit vraie, de multiplication non signée 8x8 et de modes d'adressage indirect.

■ Les souvenirs

¢ jusqu'à 4 Kbytes Flash étendu à tension unique
(XFlash) Mémoire de programme avec protection contre la lecture,
La programmation en circuit et les applications
Les programmes de programmation de cations (ICP et IAP) sont des programmes de programmation de cations qui permettent d'écrire en 10K.
cycles d'effacement garantis, conservation des données: 20 ans à 55 °C.
- 256 octets de RAM
¢ EEPROM de données de 128 octets avec protection contre la lecture.
300K cycles d'écriture/effacement garantis,
conservation des données: 20 ans à 55 °C.
■ Réglage de l'horloge, réinitialisation et gestion des approvisionnements
¢ Système de réinitialisation amélioré
∆ Superviseur de basse tension amélioré (LVD) pour
alimentation principale et détecteur de tension auxiliaire
(AVD) avec capacité d'interruption pour l'implémentation
les procédures de déconnexion sécurisées
Les sources de l'horloge: oscillateur RC interne à 1%
(sur ST7FLITE15B et ST7FLITE19B), résonateur cristallin/céramique ou horloge externe
¢ Horloge d'entrée interne de 32 MHz pour la minuterie de recharge automatique
L'horloge interne de 4 ou 8 MHz est disponible en option pour les PLL x4 ou x8.
5 modes d'économie d'énergie: arrêt, arrêt actif, réveil automatique après arrêt, attente et ralentissement
■ Ports d'entrée/sortie
¢ Jusqu'à 17 lignes d'E/S bidirectionnelles multifonctionnelles
7 sorties d'égout élevées
■ 5 compteurs
¢ Températeur de chien de garde configurable
¢ Deux chronomètres Lite 8 bits avec prescaler, 1 base en temps réel et 1 capture d'entrée
Deux chronomètres de recharge automatique de 12 bits avec 4 PWM
les sorties, 1 capture d'entrée, 4 comparaison de sortie
et une fonction d'impulsion
■ Interface de communication
Interface série synchrone SPI
■ Gestion des interruptions
12 vecteurs d'interruption plus TRAP et RESET
15 lignes d'interruption externes (sur 4 vecteurs)
■ Comparateur analogique
■ Convertisseur A/D
7 canaux d'entrée
L'amplificateur optique à gain fixe
️ précision de 13 bits pour 0 à 430 mV (@ 5V VDD)
️ précision de 10 bits pour 430 mV à 5V (@ 5V VDD)
■ Ensemble d'instructions
¢ Manipulation de données à 8 bits
- 63 instructions de base avec détection illégale de code opérationnel
17 principaux modes d'adressage
8 x 8 instructions de multiplication non signées
■ Outils de développement
¢ Paquet complet de développement de matériel et de logiciel
Le module de débogage (DM)
