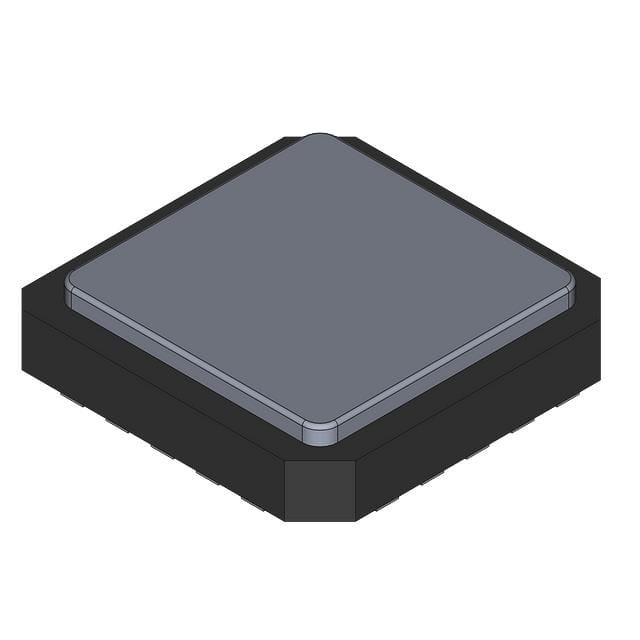

ATTINY44V-10MU IC MCU 8BIT 4KB FLASH 20QFN Atmel

Résumé

L'ATtiny24/44/84 est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.le ATtiny24/44/84 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
120 instructions puissantes La plupart des cycles d'horloge
32 x 8 Registres de travail à usage général
Opération entièrement statique
• Mémoires de programmes et de données non volatiles
2/4/8K octet de mémoire flash de programme programmable intégré au système (ATtiny24/44/84)
Endurance: 10 000 cycles d'écriture/effacement
¥ 128/256/512 octets EEPROM programmable dans le système (ATtiny24/44/84)
Endurance: 100 000 cycles d'écriture/effacement
¢ 128/256/512 octets SRAM interne (ATtiny24/44/84)
¢ Blocage de programmation pour l'auto-programmation des données Flash et EEPROM
Sécurité
• Caractéristiques périphériques
Deux compteurs, 8 et 16 bits avec deux canaux PWM
¢ ADC à 10 bits
8 canaux à une seule extrémité
12 paires de canaux ADC différentiels avec gain programmable (1x, 20x)
Mesure de la température
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
Interface série universelle
• Caractéristiques spéciales du microcontrôleur
Le système de débogage sur puce de WIRE
¢ Programmeable dans le système via le port SPI
Les sources d'interruption externes et internes


¢ Circuit de redémarrage amélioré de l'alimentation
¢ Circuit de détection brun-out programmable
L'oscillateur à calibrage interne
Sensor de température sur puce
• I/O et paquets
¢ SOIC à 14 broches, PDIP et QFN/MLF à 20 broches: douze lignes d'E/S programmables
• Voltage de fonctionnement:
¥ 1,8 à 5,5 V pour ATtiny24V/44V/84V
- 2,7 à 5,5 V pour ATtiny24/44/84
• Grade de vitesse
¢ ATtiny24V/44V/84V: 0 à 4 MHz @ 1,8 à 5,5V, 0 à 10 MHz @ 2,7 à 5,5V
ATtiny24/44/84: 0 à 10 MHz @ 2,7 à 5,5 V, 0 à 20 MHz @ 4,5 à 5,5 V
• Plage de température industrielle
• Faible consommation électrique
Mode actif:
1 MHz, 1,8 V: 380 μA
Mode d'arrêt:
1.8V: 100 nA
