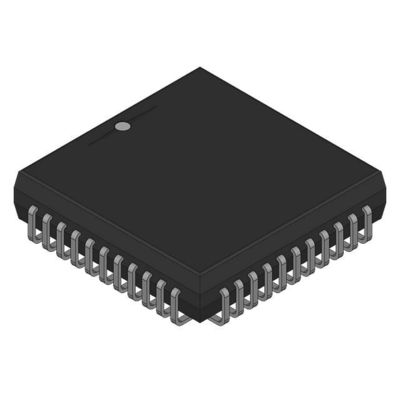

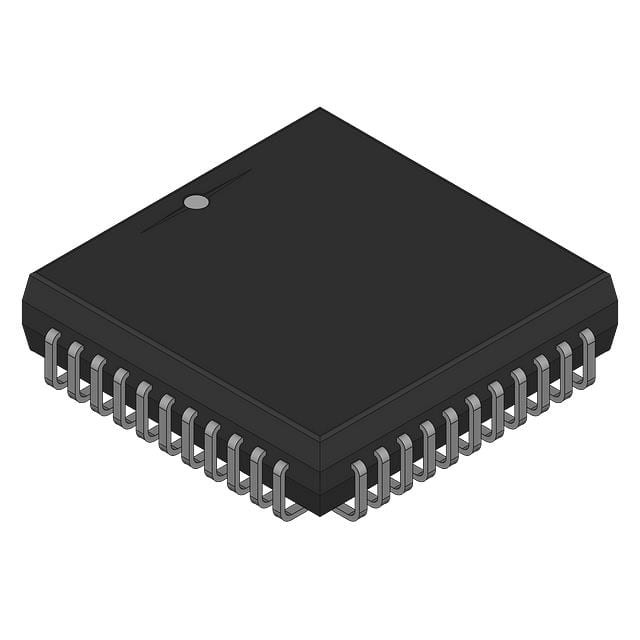

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC Atmel

Résumé

L'ATmega8535 est un microcontrôleur CMOS de 8 bits basé sur l'architecture RISC améliorée AVR.l'ATmega8535 atteint des débits approchant 1 MIPS par MHz permettant au concepteur du système d'optimiser la consommation d'énergie par rapport à la vitesse de traitement.

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et à faible consommation
• Architecture RISC avancée
130 Instructions puissantes Exécution de la plupart des cycles d'horloge
32 x 8 Registres de travail à usage général
Opération entièrement statique
¢ jusqu'à 16 MIPS à 16 MHz
¢ Multiplicateur à 2 cycles sur puce
• Mémoires de programmes et de données non volatiles
8K bytes de flash auto-programmeable dans le système
Endurance: 10 000 cycles d'écriture/effacement
️ Section de code de démarrage facultative avec des bits de verrouillage indépendants
Programmer le système par le programme de démarrage sur la puce
Véritable opération de lecture-écriture
¥ 512 octets EEPROM
Endurance: 100 000 cycles d'écriture/effacement
512 octets SRAM interne
¢ Blocage de programmation pour la sécurité des logiciels
• Caractéristiques périphériques
Deux compteurs/timers à 8 bits avec prescalers et modes de comparaison séparés
Un chronomètre/compteur 16 bits avec prescaler séparé, mode de comparaison et capture
Le mode
Compteur en temps réel avec oscillateur séparé
Quatre canaux PWM
- 8 canaux et 10 bits
8 Canaux à une seule extrémité
7 Canaux différentiels pour le seul paquet TQFP
2 canaux différentiels avec gain programmable à 1x, 10x ou 200x pour TQFP
Uniquement dans le colis
Interface série à deux fils orientée vers les octets
L'utilisation de l'USRT en série programmable
L'interface série SPI maître/esclave
¢ Timer de surveillance programmable avec oscillateur séparé sur puce
Comparateur analogique sur puce
• Caractéristiques spéciales du microcontrôleur
– Power-on Reset and Programmable Brown-out Detection
L'oscillateur RC à calibrage interne
Les sources d'interruption externes et internes
6 modes de sommeil: au ralenti, réduction du bruit ADC, économie d'énergie, coupure d'énergie, veille
et en veille prolongée
• I/O et paquets
32 lignes d'entrée/sortie programmables
¢ PDIP à 40 broches, TQFP à 44 broches, PLCC à 44 broches et QFN/MLF à 44 broches
• Voltages de fonctionnement
Pour les appareils à commande numérique, le réglage de la tension doit être effectué à l'aide d'un régulateur.
Pour les appareils à commande numérique, la valeur de la commande numérique doit être supérieure ou égale à:
• Classements de vitesse
La fréquence d'écoulement de l'appareil doit être comprise entre 0 et 8 MHz pour ATmega8535L.
La fréquence d'écoulement de l'appareil doit être comprise entre 0 et 16 MHz pour ATmega8535
