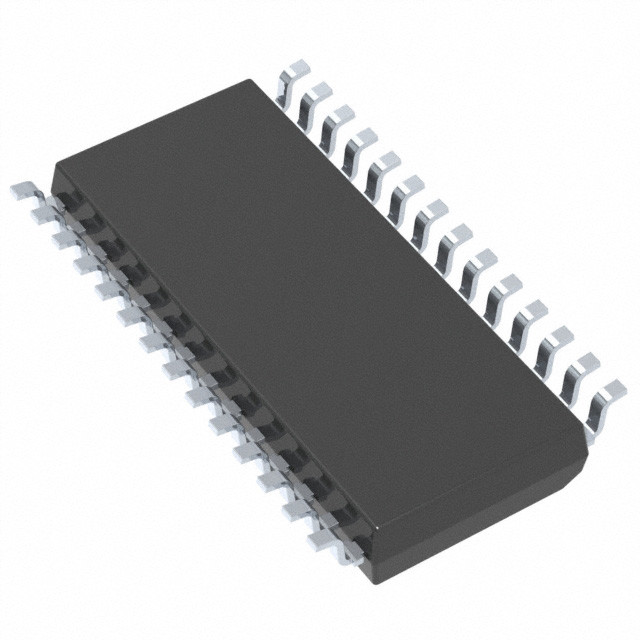

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMicroélectronique

Le projet de loi

Les dispositifs ST72260Gx, ST72262Gx et ST72264Gx sont membres de la famille des microcontrôleurs ST7. Ils peuvent être regroupés comme suit:
Les appareils ST72264Gx sont conçus pour des applications de milieu de gamme avec des capacités d'interface ADC, I2C et SCI.
Les appareils ST72262Gx visent la même gamme d'applications mais sans interface I2C ou SCI.
Les dispositifs ST72260Gx sont destinés à des applications qui ne nécessitent pas de périphériques ADC, I2C ou SCI.

Tous les appareils sont basés sur un noyau de 8 bits standard de l'industrie, avec un ensemble d'instructions amélioré.

■ Les souvenirs

4 K ou 8 Kbytes Mémoire de programme: ROM ou Flash étendu à tension unique (XFlash) avec protection contre la lecture et la protection contre l'écriture et programmation en circuit et programmation en application (ICP et IAP).10K cycles d'écriture/effacement garantis, conservation des données: 20 ans à 55°C.
- 256 octets de RAM
■ Réglage de l'horloge, réinitialisation et gestion des approvisionnements
¢ Système de réinitialisation amélioré
¢ Superviseur amélioré de l'alimentation en basse tension (LVD) avec 3 niveaux programmables et détecteur de tension auxiliaire (AVD) avec capacité d'interruption pour mettre en œuvre des procédures de coupure de courant sécurisées
¢ sources d'horloge: oscillateurs à résonance cristalline/céramique, oscillateur RC interne et bypass pour horloge externe
L'expérience de l'analyse de la fréquence de l'émetteur
Capacité de clôture
4 modes d'économie d'énergie: arrêt, arrêt actif, attente et ralentissement
■ Gestion des interruptions
- Contrôleur d'interruption imbriqué
10 vecteurs d'interruption plus TRAP et RESET
22 lignes d'interruption extérieures (sur 2 vecteurs)
■ 22 ports d'entrée/sortie
22 lignes d'E/S bidirectionnelles multifonctionnelles
20 lignes de fonctionnalités alternatives
8 sorties d'évier élevées
■ 4 chronomètres
- Contrôleur d'horloge principal avec base en temps réel et capacités de clôture
¢ Températeur de chien de garde configurable
Deux minuteurs 16 bits avec: 2 captures d'entrée, 2 comparaisons de sortie, entrée d'horloge externe sur un minuteur, modes PWM et générateur d'impulsions
■ 3 Interfaces de communication
Interface série synchrone SPI
L'interface multi-master I2C (SMBus V1.1 conforme)
Interface sérielle asynchrone SCI
■ 1 périphériques analogiques
- ADC à 10 bits avec 6 canaux d'entrée
■ Ensemble d'instructions
¢ Manipulation de données à 8 bits
- 63 instructions de base avec détection illégale de code opérationnel
17 principaux modes d'adressage
- 8 x 8 instruction de multiplication non signée
■ Outils de développement
¢ Paquet complet de développement de matériel et de logiciel
