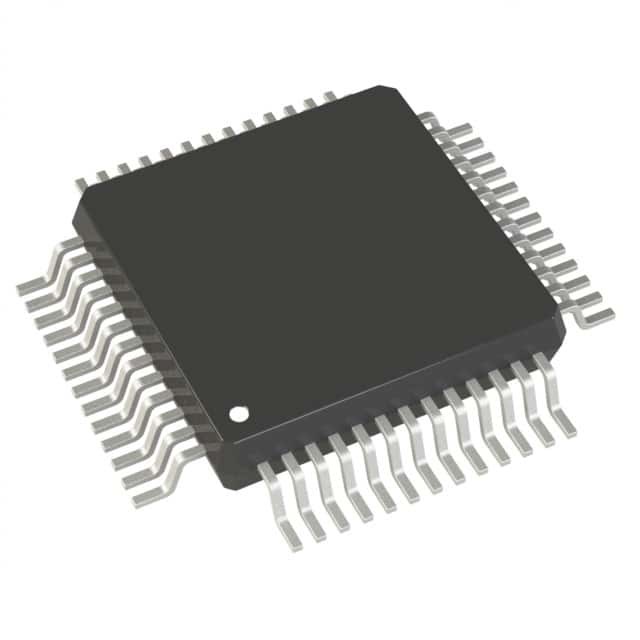

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP Des appareils analogiques inc.

Définition

L'ADuC834 est un transducteur intelligent complet intégrant deux ADC haute résolution, un MCU 8 bits et une mémoire Flash / EE de programme / données sur une seule puce.Les deux ADC indépendants (primaire et auxiliaire) comprennent un capteur de température et un PGA (permettant la mesure directe des signaux de bas niveau).

Caractéristiques

Résolution élevée - ADC
2 ADC indépendants (résolution 16 bits et 24 bits)
Aucun code manquant, ADC primaire
RMS de 21 bits (18,5 bits p-p) Résolution efficace @ 20 Hz
Dérive de décalage 10 nV/C, Dérive de gain 0,5 ppm/C
La mémoire
62 Kbytes de mémoire de programme flash/EE sur puce
4 Kbytes de mémoire flash/EE sur puce
Flash/EE, 100 ans de rétention, 100 cycles d'endurance
3 Niveaux de sécurité de la mémoire de programme Flash/EE
Téléchargement en série en circuit (sans matériel externe)
Téléchargement par l'utilisateur à grande vitesse (5 secondes)
2304 Bytes de mémoire vive de données sur la puce
Core basé sur 8051
8051 Ensemble d'instructions compatible
32 kHz cristal extérieur
PLL programmable sur puce (maximum 12,58 MHz)
Températeur 3 x 16 bits/compteur
26 lignes d'E/S programmables
11 Sources d'interruption, deux niveaux de priorité
Indicateur de données double, indicateur de pile étendu de 11 bits
Périphériques sur puce
Puissance interne sur circuit de réinitialisation
DAC de sortie de tension de 12 bits
Les appareils à double 16 bits - DAC/PWM
Capteur de température sur puce
Les sources de courant de double excitation
Le compteur d'intervalle de temps (réveil/régulateur RTC)
UART, SPI® et I2C® Serial I/O
Générateur de fréquence de Baud à grande vitesse (y compris 115,200) Horloge de surveillance (WDT)
Moniteur d'alimentation électrique (PSM)
Le pouvoir
Normalement: 2,3 mA maximum @ 3,6 V (Core CLK = 1,57 MHz)
Désactivation: 20 A max avec le réveil en marche
Spécifiés pour une utilisation à 3 V et 5 V
Emballage et plage de température
52 MQFP à plomb (14 mm à 14 mm), de 40 °C à + 125 °C
56-plomb LFCSP (8 mm 8 mm), de 40 °C à + 85 °C

Application du projet

Capteurs intelligents
Les poids à la balance
Instruments portables, systèmes à piles
Émetteurs de 4 ‰ 20 mA
Enregistrement des données
Surveillance du système de précision
