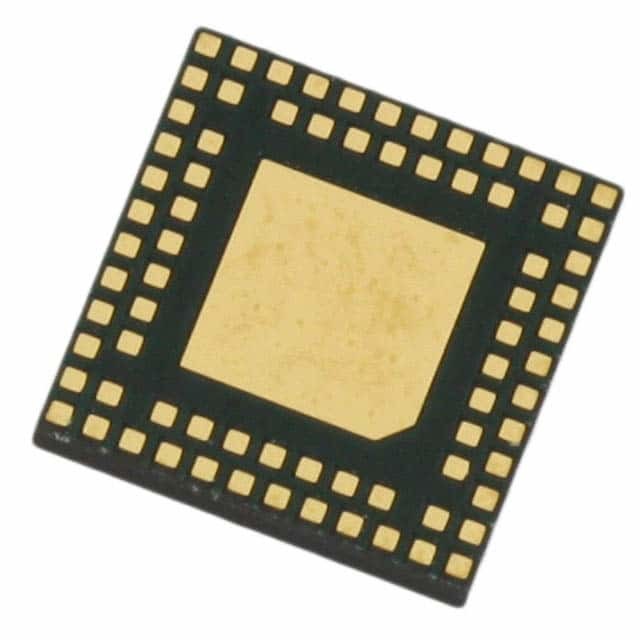

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN Laboratoires de silicium

Puissance ultra-faible @ 3,6 V

- 110 μA/MHz, faible puissance active, DC-DC activé
- 110 nA de courant de veille avec rétention de données;
- courant de sommeil de 400 nA avec SMRTClock (LFO interne)
- courant de sommeil de 700 nA avec smaRTClock (XTAL externe)
- 2 μs de réveil à partir de tout mode de sommeil

12 bits; 16 ch. Convertisseur analogique en numérique

- jusqu'à 75 kps, en mode 12 bits ou 300 kps en mode 10 bits
- épingle externe ou VREF interne (pas besoin de condensateur externe)
- Le PGA sur puce permet de mesurer des tensions jusqu'à deux fois la tension de référence
- Mode d'explosion autonome avec accumulateur de moyenne automatique de 16 bits
Nom?

Deux comparateurs de basse tension

- Hystérésis programmable et temps de réponse
Nom?

Référence de courant interne à 6 bits

- Jusqu'à ± 500 μA; capacité de source et d'évier
Nom?

Contrôleur LCD intégré

- Prend en charge jusqu'à 128 segments (32x4)
Nom?

Périphériques spécifiques à la mesure

- Le convertisseur DC-DC buck permet une mise à l'échelle dynamique de la tension pour une efficacité maximale (250 mW de sortie)
- Accumulateur d'impulsions en mode veille avec des interfaces de commande de dé- rebond et de pull-up programmables directement sur le capteur de mesure
- Le moteur de traitement de paquets de données (DPPE) inclut le matériel AES, DMA, CRC et les blocs de codage pour l'accélération des protocoles sans fil
- Manchester et Three-out-of-Six matériel de codage pour une mise en œuvre efficace de la spécification M-bus sans fil

Noyau 8051 μC amélioré à grande vitesse
- L'architecture d'instructions en tubes exécute 70% des instructions en 1 ou 2 horloges système

La mémoire

- Flash jusqu'à 128 kB; programmable dans le système; fonctionnalité complète de lecture/écriture/effacement sur toute la gamme d'alimentation
- jusqu'à 8 kB de mémoire vive de stockage de données

Périphériques numériques

- Jusqu'à 57 ports d'entrée/sortie; tous tolérants à 5 V avec puissance d'entraînement programmable
- UART amélioré par le matériel, 2 ports série SPI et I2C disponibles simultanément
- Quatre compteurs à 16 bits à usage général
Nom?

Sources de l'horloge

- Les oscillateurs internes de précision: 24,5 MHz avec une précision de ± 2% supporte le fonctionnement de l'UART; mode d'écart de spectre pour une EMI réduite
- Oscillateur interne à faible puissance: 20 MHz
- Oscillateur externe: cristal, RC, C, horloge CMOS
- Oscillateur SmaRTClock: cristal 32,768 kHz ou LFO interne 16,4 kHz avec trois alarmes indépendantes

Débogage sur la puce

- Les circuits de débogage sur puce facilitent la pleine vitesse, non intrusif dans le débogage du système (pas d'émulateur nécessaire)
Nom?

Options de forfait

- DQFN à 76 broches (6x6 mm), conforme à la réglementation RoHS
- QFN à 40 broches (6x6 mm), conforme à la réglementation RoHS
- QFP à 80 broches (12x12 mm), conforme à la directive RoHS

Kit de développement: C8051F960DK

Voltage d'alimentation: de 1,8 à 3,8 V
Plage de température: de 40 à + 85 °C
