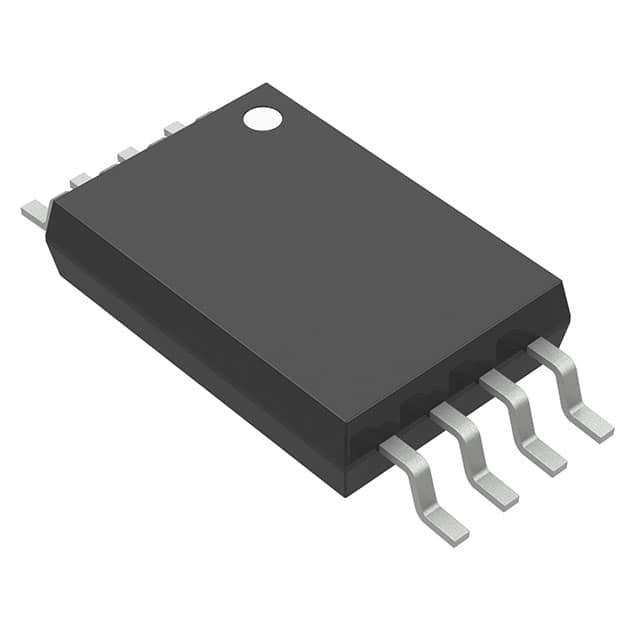

IS25LD020-JDLE IC FLASH 2MBIT SPI 100MHZ 8TSSOP ISSI, Solution intégrée au silicium inc.

Définition générale

Les IS25LD256C sont des mémoires flash à interface périphérique en série (SPI) de 256 Kbit, offrant une sortie simple ou double.et 100 MHz en lecture rapideLes appareils utilisent une seule source d'alimentation basse tension, une large tension de fonctionnement allant de 2,7 Volt à 3,6 Volt, pour effectuer des opérations de lecture, d'effacement et de programmation.Les appareils peuvent être programmés dans des programmeurs EPROM standard.

Caractéristiques

• Opération d'alimentation unique
- Plage de basse tension: 2,7 V - 3,6 V
• Organisation de la mémoire
- IS25LD256C: 32K x 8 (256Kbit)
• Architecture sectorielle/bloc rentable
-256Kb: Secteurs uniformes de 4KByte / un bloc uniforme de 32KByte
• courant de veille faible 1 uA (type)
• Interface périphérique en série (SPI) compatible
- Prend en charge la sortie simple ou double
- Prend en charge les modes SPI 0 et 3
- fréquence d'horloge maximale de 33 MHz pour une lecture normale
- fréquence d'horloge maximale de 100 MHz pour la lecture rapide
• Opération du programme de page (jusqu'à 256 octets)
- 2 ms typiques par page de programme
• Opération d'effacement de secteur, de bloc ou de puce
- Secteur, bloc ou effacement de puce de 7 ms maximum
• Faible consommation électrique
- courant actif de lecture typique de 1 mA
- courant de programme/effacement typique de 10 mA
• Protection contre l'écriture sur le matériel
- Protéger et désactiver l'opération d'écriture de l'appareil en utilisant l'option Protecter par écrit (WP#)
• Protection contre l'écriture par logiciel
- Les bits Block Protect (BP2, BP1, BP0) permettent de configurer une partie ou la totalité de la mémoire en lecture seule
• Résistance élevée du produit
- 200 000 cycles de programmation/suppression garantis par secteur
- Conservation des données pendant au moins 20 ans
• Étiquette et emballage standard industriel
- 8 broches et 150 mil SOIC
- TSSOP à 8 broches
- emballage sans plomb (sans Pb)
