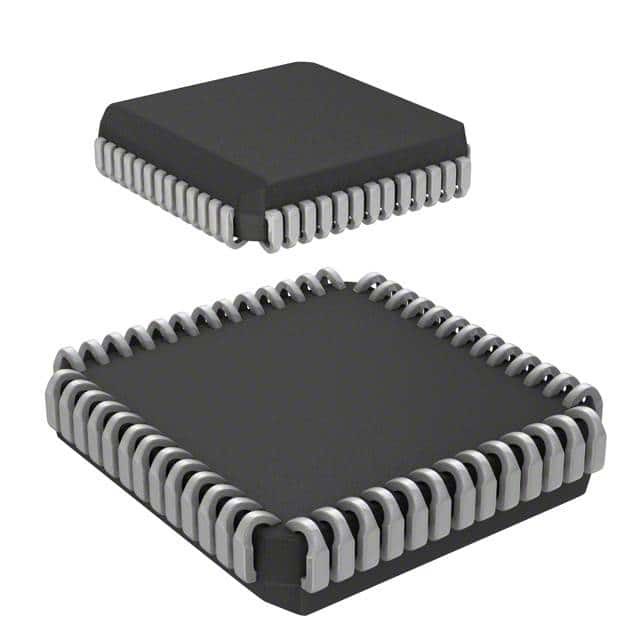

7132LA20JG IC SRAM 16KBIT PARALLEL 52PLCC Renesas Electronics America Inc. Elle a été créée en collaboration avec la société américaine Renesas Electronics.

Définition

Les IDT7132/IDT7142 sont des RAM statiques à double port 2K x 8 à grande vitesse.L'IDT7132 est conçu pour être utilisé comme une RAM à double port de 8 bits autonome ou comme une RAM à double port “MASTER” avec l'IDT7142 “SLAVE” en double port dans des systèmes de largeur de mot de 16 bits ou plusL'utilisation de l'approche IDT MASTER/SLAVE Dual-Port RAM dans les applications de système de mémoire de 16 bits ou plus permet un fonctionnement sans erreur à pleine vitesse sans avoir besoin de logique discrète supplémentaire.
Les deux appareils fournissent deux ports indépendants avec des broches de commande, d'adresse et d'entrée/sortie séparées qui permettent un accès asynchrone indépendant pour les lectures ou les écritures vers n'importe quel emplacement de la mémoire.Fonction d'arrêt automatique de l'alimentation, contrôlé par CE, permet aux circuits sur la puce de chaque port d'entrer en mode de veille très faible.
Fabriqués à l'aide de la technologie de haute performance CMOS d'IDT, ces appareils fonctionnent généralement à seulement 325 mW de puissance.avec chaque double port consommant généralement 200μW d'une batterie 2V.
Les dispositifs IDT7132/7142 sont emballés dans une boîte latérale de 48 broches ou des DIP en plastique, des LCC de 48 broches, des PLCC de 52 broches et des plateaux à 48 plombs.Le produit de qualité militaire est fabriqué conformément à la dernière révision de MIL-PRF-38535 QML., ce qui le rend idéal pour les applications militaires à température exigeant le plus haut niveau de performance et de fiabilité.

Caractéristiques

◆ Accès à haut débit
¢ Commercial: 20/25/35/55/100 jours (max.)
Pour les produits industriels: 25 ns maximum.
Military: 25/35/55/100ns (max.)
◆ Fonctionnement à faible consommation
¢ IDT7132/42SA
Activité active: 325 mW (typiquement)
En veille: 5 mW (typiquement)
¢ IDT7132/42LA
Activité active: 325 mW (typiquement)
En veille: 1 mW (typiquement)
◆ MASTER IDT7132 élargit facilement la largeur du bus de données à 16 bits ou plus à l'aide de SLAVE IDT7142
◆ Logique d'arbitrage des ports sur la puce (IDT7132 uniquement)
◆ Le signal de sortie BUSY est sur IDT7132; la saisie BUSY est sur IDT7142
◆ fonctionnement de la batterie de sauvegarde ¥2V conservation des données (LA uniquement)
◆ TTL-compatible, seule alimentation 5V ± 10%
◆ Disponible dans les paquets DIP, LCC et Flatpack à 48 broches et PLCC à 52 broches.
◆ Produit militaire conforme à la norme MIL-PRF-38535 QML
◆ Une plage de températures industrielles (de 40°C à +85°C) est disponible pour certaines vitesses.
