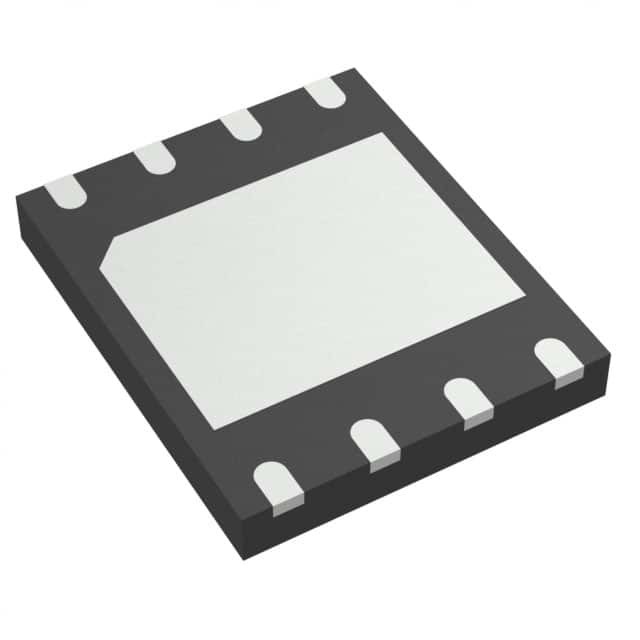

W25Q80DVZPIG IC FLASH 8MBIT SPI/QUAD 8WSON Électronique Winbond

Définition générale

La mémoire flash série W25Q80DV (8M-bit) fournit une solution de stockage pour les systèmes avec un espace, des broches et une puissance limités.La série 25Q offre une flexibilité et des performances bien au-delà des appareils Serial Flash ordinairesIls sont idéaux pour l'ombrage de code à la RAM, l'exécution de code directement à partir du Dual/Quad SPI (XIP) et le stockage de la voix, du texte et des données.une alimentation électrique de 6 V avec une consommation de courant inférieure à 1 μA en cas de coupure de courantTous les appareils sont proposés dans des emballages économes en espace.
Le tableau W25Q80DV est organisé en 4 096 pages programmables de 256 octets chacune. Jusqu'à 256 octets peuvent être programmés à la fois. Les pages peuvent être effacées en groupes de 16 (effacement de secteur 4KB),groupes de 128 (32KB bloc effacement)Le W25Q80DV a respectivement 256 secteurs et 16 blocs effaçables.Les petits secteurs de 4KB permettent une plus grande flexibilité dans les applications nécessitant le stockage de données et de paramètres. (voir figure 2.)
Le W25Q80DV prend en charge l'interface périphérique série standard (SPI) et une sortie double/quad de haute performance ainsi qu'un SPI double/quad I/O: horloge série, puce sélectionnée, données série I/O0 (DI), I/O1 (DO),Le système de détection de la pollution doit être équipé d'un système de détection de la pollution. SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructionsCes vitesses de transfert peuvent surpasser les mémoires Flash parallèles asynchrones standard de 8 et 16 bits.contrôle de la matrice inférieure ou complémentaireEn outre, l'appareil prend en charge le fabricant standard JEDEC et l'identification de l'appareil avec un numéro de série unique 64 bits.

Caractéristiques

● Famille des souvenirs SpiFlash
¢ W25Q80DV: 8M-bit/1M-byte (1,048, 576)
256 octets par page programmable
¢ SPI standard: CLK,/CS,DI,DO,/WP,/Hold
Le système d'alarme de l'appareil doit être équipé d'un système d'alarme de l'appareil.
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
Les secteurs 4KB uniformes, les blocs 32KB et 64KB
● Flash série à haute performance
– 104MHz Dual/Quad SPI clocks
¢ équivalent 208/416MHz SPI double/quad
Le taux de transfert de données continu de 50 MB/s
● Protection contre l'écriture sur les logiciels et le matériel
- Protéger la mémoire complète ou partielle
Activer/désactiver la protection avec une broche /WP
Protection de l'ensemble supérieur ou inférieur
● Architecture flexible avec des secteurs de 4KB
Élimination par secteur/bloc uniforme (4/32/64 kbytes)
¢ Programme de 1 à 256 octets < 0,8 ms
Éliminer/suspendre et reprendre le programme
Plus de 100 000 cycles d'effacement/écriture
– More than 20-year data retention
● Faible consommation, large plage de température
¢ Apporte unique de 2,7 à 3,6 V
¢ < 1μA Désactivation (typique)
● Emballage économe en espace (1):
- 8 broches SOIC 150 mil/208 mil, VSOP 150 mil
¢ 8 plaquettes WSON 6x5-mm, USON 2x3-mm
- 8 broches PDIP de 300 mm
¢ WLCSP à huit balles
¢ Contactez Winbond pour KGD et autres options
