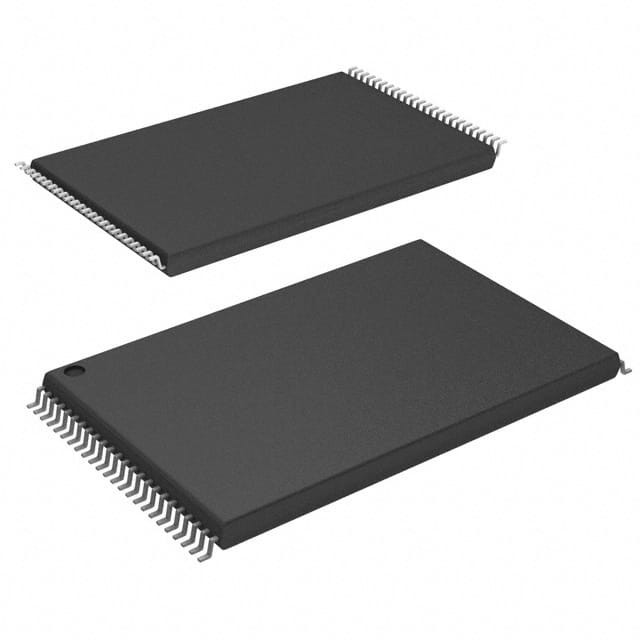

SST39VF1601C-70-4I-EKE IC FLASH 16MBIT PARALLEL 48TSOP Technologie à puce

Description du produit

Les appareils SST39VF1601C et SST39VF1602C sont 1M x16 CMOS Multi-Purpose Flash Plus (MPF+) fabriqués avec la technologie propriétaire de SST, CMOS SuperFlash haute performance.La conception de la cellule à porte divisée et l'injecteur de tunneling d'oxyde épais atteignent une meilleure fiabilité et fabrication par rapport aux approches alternatives. Le SST39VF160xC écrit (Programme ou Efface) avec une alimentation de 2,7 à 3,6 V. Ces appareils sont conformes aux étiquettes standard JEDEC pour les mémoires x16.
Les appareils SST39VF1601C/1602C, dotés d'un programme Word de haute performance, offrent un temps de programmation Word typique de 7 μsec.ou l'épingle RY/BY# pour indiquer l'achèvement de l'opération du programmePour se protéger contre l'écriture par inadvertance, ils ont des systèmes de protection des données logicielles et matérielles sur la puce.Ces appareils sont proposés avec une résistance typique garantie de 100La conservation des données est évaluée à plus de 100 ans.

Caractéristiques

• Organisé comme 1M x16: SST39VF1601C/1602C
• Opérations de lecture et d'écriture à tension unique
¥ 2,7-3,6 V
• Une fiabilité supérieure
Endurance: 100 000 cycles (typique)
Réservation des données de plus de 100 ans
• Faible consommation d'énergie (valeurs typiques à 5 MHz)
Le courant actif: 9 mA (typique)
Le courant de veille: 3 μA (typique)
Le mode de faible consommation automatique: 3 μA (typique)
• Protection contre les blocages matériels/WP# Pin d'entrée

Protection contre le bloc inférieur (inférieur 8 KWord)
• Capacité d'effacement de secteur
¢ Secteurs homogènes de 2 KWord
• Capacité à effacer des blocs
- une architecture de bloc flexible; un bloc 8-, deux blocs 4-, un bloc 16-, et trente et un blocs 32 kW
• Capacité à effacer les puces
• Possibilité d'effacer-suspendre/d'effacer-reprendre
• épingle de réinitialisation du matériel (RST#)
• Adresse et données verrouillées
• Caractéristique d'identification de sécurité
¢ SST: 128 bits; utilisateur: 128 mots
• Temps d'accès rapide à la lecture:
70 ns
• Effacement rapide et programme de texte:
Temps d'effacement du secteur: 18 ms (typique)
Temps d'effacement du bloc: 18 ms (typique)
Temps d'effacement de la puce: 40 ms (typique)
Temps de programmation de mots: 7 μs (typiquement)
• Timing automatique de l'écriture
¢ Génération interne de VPP
• Détection de la fin de l'écriture

¢ Données# Sondage
Je suis prête/occupée
• Compatibilité I/O CMOS
• Norme JEDEC
– Flash EEPROM Pinouts and command sets
• Paquets disponibles
– 48-lead TSOP (12mm x 20mm)
️ TFBGA à 48 balles (6 mm x 8 mm)
️ WFBGA à 48 balles (4 mm x 6 mm)
• Tous les appareils sont conformes à la directive RoHS
