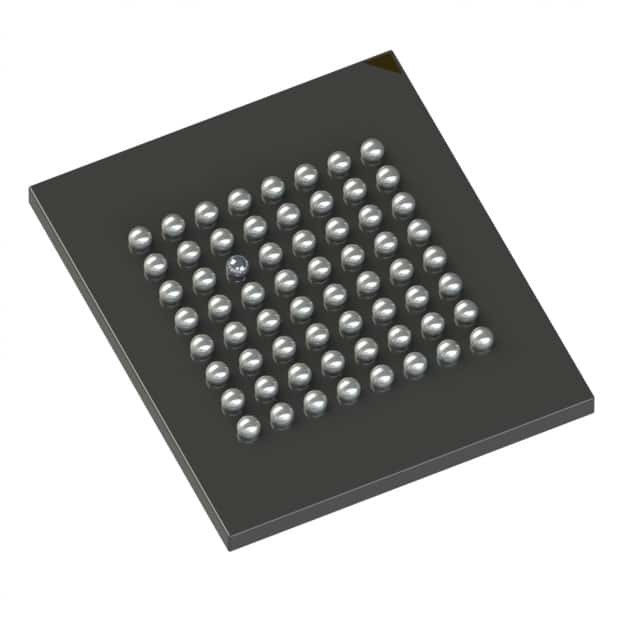

S29GL512S10FHI010 IC FLASH 512MBIT PARALLEL 64FBGA Les technologies Infineon

Famille de mémoires non volatiles GL-S MirrorBit® EclipseTM Flash

S29GL01GS 1 Gbit (128 Mbyte)
S29GL512S 512 Mbit (64 Mbyte)
S29GL256S 256 Mbit (32 Mbyte)
S29GL128S 128 Mbit (16 Mbyte)
CMOS 3.0 Volt Core avec I/O polyvalent

Description générale

Les Spansion® S29GL01G/512/256/128S sont des produits flash MirrorBit Eclipse fabriqués sur une technologie de procédé à 65 nm.Ces appareils offrent un temps d'accès rapide à la page aussi rapide que 15 ns avec un temps d'accès aléatoire correspondant aussi rapide que 90 nsIls disposent d'un Buffer d'écriture qui permet de programmer un maximum de 256 mots/512 octets en une seule opération, ce qui rend l'infostation plus efficace.
Ces dispositifs sont donc idéaux pour les applications intégrées actuelles qui nécessitent une densité plus élevée, de meilleures performances et une consommation d'énergie plus faible.

Caractéristiques distinctives

Technologie de l'éclipse MirrorBit de 65 nm
¢Alimentation unique (VCC) pour lecture / programmation / effacement (2,7 V à 3,6 V)
¢ fonctionnalité d'entrée/sortie polyvalente
¢ large plage de tension d'entrée/sortie (VIO): 1,65V à VCC
Le bus de données x16
Lire une page de 32 octets
- 512 octets de programme
¢ Programmer en multiples de page, jusqu'à un maximum de 512 octets
¢Un seul mot et plusieurs programmes sur les mêmes options de mots
¢ Effacement du secteur
Secteurs uniformes de 128 kB
¢ Suspendre et reprendre les commandes pour les opérations Programme et Effacer
¢Registre de l'état, sondage des données et méthodes de brochage prêt/occupé pour déterminer l'état de l'appareil
¢ Protection avancée des secteurs (PAS)
¢ Méthodes de protection volatiles et non volatiles pour chaque secteur
¢Séparez le tableau de 1024 octets One Time Program (OTP) avec deux régions verrouillables
Le tableau des paramètres de l'interface commune flash (CFI)
“Période de température
️ Industrie (-40°C à +85°C)
️ Dans la cabine (-40°C à +105°C)
¥100 000 cycles d'effacement pour tout secteur
¢ Réservation des données pendant 20 ans typique
¢Options d'emballage
– 56-pin TSOP
️ 64 balles LAA BGA renforcée, 13 mm x 11 mm
️ 64 balles LAE BGA renforcée, 9 mm x 9 mm
- 56 boules de VBU renforcé BGA, 9 mm x 7 mm
