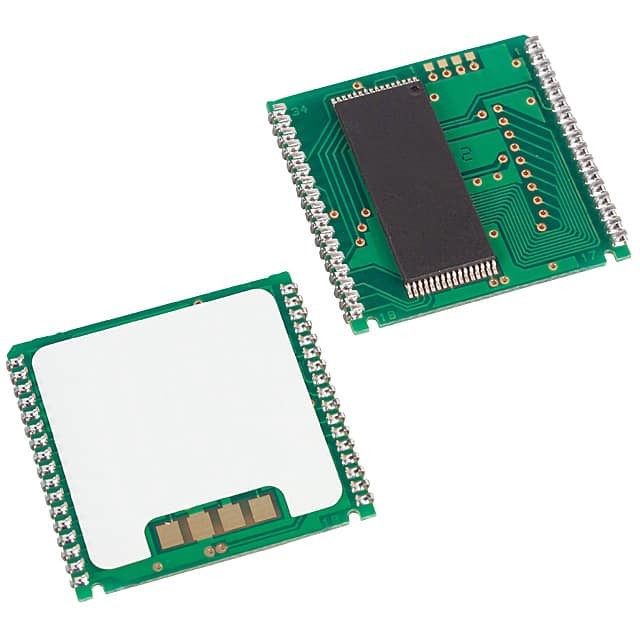

DS1345YP-70+ IC NVSRAM 1MBIT PAR 34PWRCAP Analog Devices Inc./Maxim intégré

Définition

Les SRAM DS1345 1024k NV sont 1,048,576 bits, entièrement statiques, NV SRAMs organisés comme 131.072 mots par 8 bits.Chaque SRAM NV est équipée d'une source d'énergie lithium autonome et d'un circuit de commande qui surveille constamment le VCC pour détecter une condition hors tolérance.Lorsque cette condition se produit, la source d'énergie au lithium est automatiquement activée et la protection d'écriture est activée sans condition pour empêcher la corruption des données.les dispositifs DS1345 disposent de circuits dédiés pour la surveillance de l'état du VCC et de l'état de la batterie au lithium interne.

Caractéristiques

■ 10 ans de conservation minimale des données en l'absence d'alimentation externe
■ Les données sont automatiquement protégées en cas de panne de courant
■ Le moniteur d'alimentation réinitialise le processeur en cas de perte de puissance VCC et maintient le processeur en réinitialisation pendant la montée en puissance VCC
■ Le moniteur de batterie vérifie quotidiennement la capacité restante
■ Temps d'accès à la lecture et à l'écriture de 70 ns
■ Durée d'écriture illimitée
■ courant de veille typique de 50 μA
■ Mise à niveau vers 128k x 8 SRAM, EEPROM ou Flash
■ La batterie au lithium est déconnectée électriquement pour conserver sa fraîcheur jusqu'à la première mise sous tension
■ une plage de fonctionnement VCC complète de ±10% (DS1345Y) ou une plage de fonctionnement VCC facultative de ±5% (DS1345AB)
■ Plage de température industrielle facultative de -40°C à +85°C, désignée IND
■ Le module PowerCap (PCM) est un ensemble
- Module directement monté à la surface
- PowerCap remplaçable fournit une batterie de secours au lithium
- Pinout normalisé pour tous les produits SRAM non volatils (NV)
