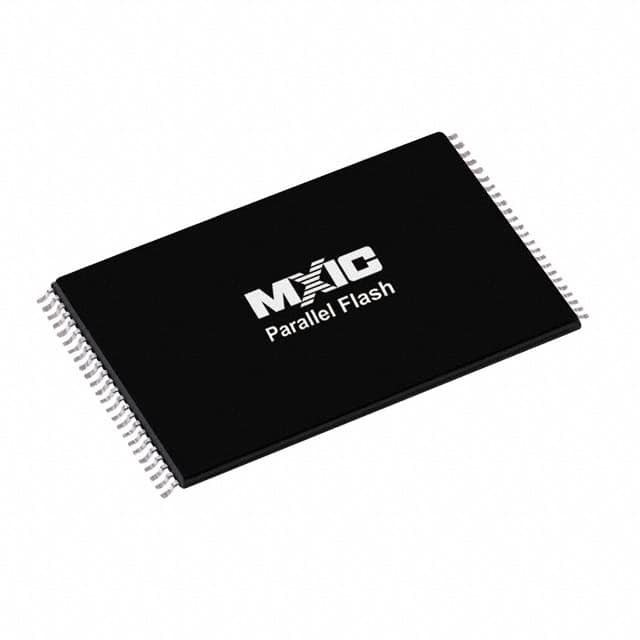

MX29F200CBTI-70G IC FLASH 2MBIT PARALLÈLE 48TSOP Macronix

Caractéristiques

Caractéristiques générales
• Opération d'alimentation unique
- 4,5 à 5,5 volts pour les opérations de lecture, d'effacement et de programmation
• 262.144 x 8 / 131.072 x 16 commutables
• Architecture du secteur de démarrage
- T = secteur de démarrage supérieur
- B = secteur de la botte inférieure
• Structure sectorielle
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 et 64K-Byte x 3
• Protection des secteurs
- Méthode matérielle pour désactiver toute combinaison de secteurs des opérations de programme ou d'effacement
- Le secteur temporaire non protégé permet des changements de code dans les secteurs précédemment verrouillés.
• Protégé contre le verrouillage à 100mA de -1V à Vcc + 1V
• Compatible avec la norme JEDEC
- Pinout et logiciel compatible avec une seule alimentation Flash

RÉSULTANCE
• Hautes performances
- Temps d'accès: 70/90 ns
- Temps de programmation par octet/Word: 9 us/11 us (typique)
- Temps d'effacement: 0,7 s/secteur, 4 s/puce (typique)
• Faible consommation électrique
- Faible courant actif de lecture: 40 mA (maximum) à 5 MHz
- Faible courant de veille: 1 uA (typique)
• Au moins 100 000 cycles d'effacement par programme
• 20 ans de conservation des données

Caractéristiques du logiciel

• Effacer suspendre/effacer le CV
- Suspende l'opération d'effacement de secteur pour lire des données ou programmer des données vers un autre secteur qui n'est pas effacé
• Statut Réponse
- Les bits de données# Polling & Toggle permettent de détecter le programme et d'effacer l'opération terminée

Caractéristiques du matériel
• Prêt/occupé# (RY/BY#)
- Fournit une méthode matérielle pour détecter le programme et effacer l'opération
• Réinitialisation du matériel (RESET#)
