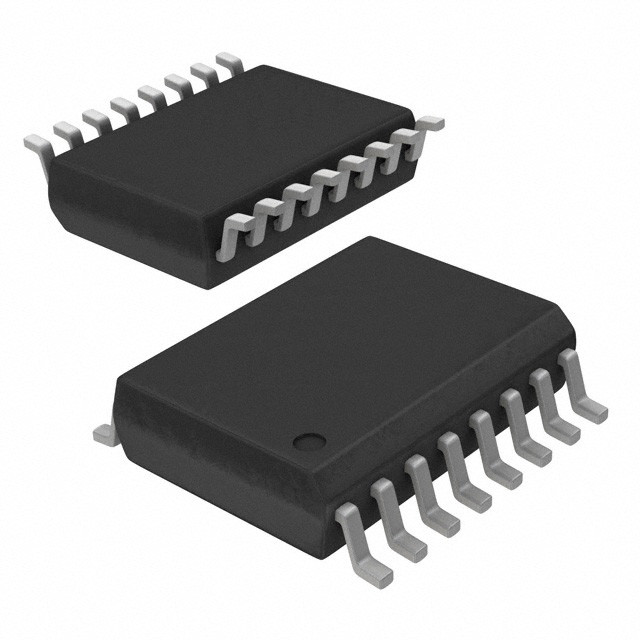

IS25LP128-JMLE IC FLASH 128MBIT SPI/QUAD 16SOIC ISSI, Solution intégrée au silicium inc.

Définition générale

Les IS25LQ016 sont des mémoires flash à interface périphérique en série (SPI) de 16 Mbit, fournissant une sortie simple, double ou quad. Les appareils sont conçus pour prendre en charge un débit de flux de 50 MHz en mode de lecture normal,et 104 MHz en lecture rapide (la sortie Quad est de 100 MHz)Les appareils utilisent une seule alimentation basse tension, allant de 2,3 Volt à 3,6 Volt, pour effectuer des opérations de lecture, d'effacement et de programmation.Les appareils peuvent être programmés dans des programmeurs EPROM standard.

Caractéristiques

• Opération d'alimentation unique
- Plage de basse tension: 2,3 V - 3,6 V
• Organisation de la mémoire
- IS25LQ016: 2048K x 8 (16 Mbit)
• Architecture sectorielle/bloc rentable
- 16 Mb: secteurs uniformes de 4 KB / 32 blocs uniformes de 64 KB
• Interface périphérique en série (SPI) compatible
- Prend en charge une sortie simple, double ou quad
- Prend en charge les modes SPI 0 et 3
- fréquence d'horloge maximale de 50 MHz pour une lecture normale
- fréquence d'horloge maximale de 104 MHz pour la lecture rapide
- équivalent de fréquence d'horloge maximale 208 MHz Double SPI
- équivalent à la fréquence d'horloge maximale de 400 MHz Quad SPI
• Opération du programme par octet
- Typiquement 10 US/Byte
• Opération du programme de page (jusqu'à 256 octets)
- Maximum de 0,7 ms par programme de page
• Opération d'effacement de secteur, de bloc ou de puce
- Effacement du secteur (4KB) -> 150 ms (type)
- Effacement de bloc (64KB) -> 500 ms (type)
- Effacement de puce -> 5s (type)
• Faible consommation électrique
- Maximum 12 mA de courant actif
- Maximum 20 mA de courant de programmation/effacement
- courant de veille maximal de 30 uA
• Protection contre l'écriture sur le matériel
- Protéger et désactiver l'opération d'écriture de l'appareil en utilisant l'option Protecter par écrit (WP#)
• Protection contre l'écriture par logiciel
- Les bits Block Protect (BP3, BP2, BP1, BP0) permettent de configurer une partie ou la totalité de la mémoire en lecture seule
• Résistance élevée du produit
- 100 000 cycles de programmation/suppression garantis par secteur
- Conservation des données pendant au moins 20 ans
• Étiquette et emballage standard industriel
- 8 broches et 208 mil SOIC
- WSON à 8 contacts
- Le PDIP.
- 8 broches et 208 millimètres
- emballage sans plomb (sans Pb)
• Informations de sécurité supplémentaires de 256 octets dans la zone programmable à usage unique (OTP)
• Fonction spéciale de protection
- Fonction de sécurité (appendice 1)
- Fonction de déverrouillage du secteur (appendice 2)
