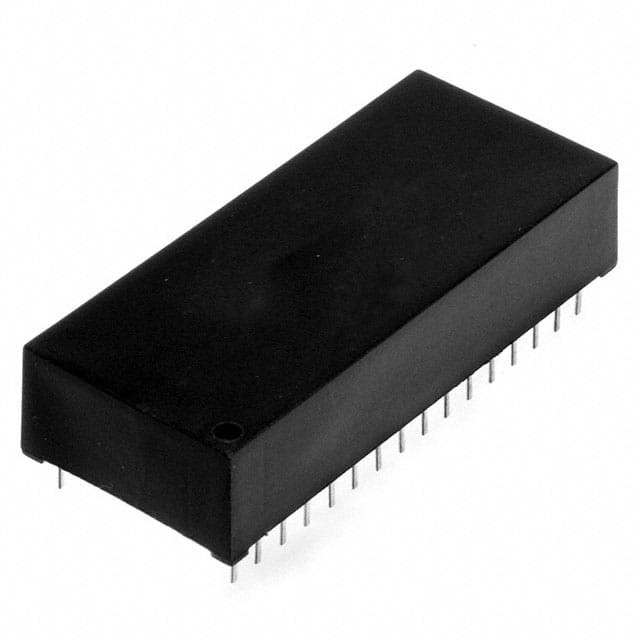

DS1245AB-70+ IC NVSRAM 1MBIT PARALLEL 32EDIP Analog Devices Inc./Maxim intégré

Définition

Les SRAM non volatils DS1245 1024k sont1,048576 bits, SRAMs entièrement statiques et non volatils organisés en 131 072 mots par 8 bits.Chaque SRAM NV complète est équipée d'une source d'énergie au lithium autonome et d'un circuit de commande qui surveille constamment le VCC pour détecter une condition hors tolérance.Lorsque cette condition se produit, la source d'énergie au lithium s'allume automatiquement et la protection d'écriture est activée sans condition pour empêcher la corruption des données.Les périphériques DS1245 DIP peuvent être utilisés à la place des mémoires RAM statiques 128k x 8 existantes directement conformes à la norme DIP populaire de 32 broches.Les dispositifs DS1245 du module PowerCap sont directement montés en surface et sont normalement couplés à un module DS9034PC PowerCap pour former un module SRAM non volatil complet.Il n'y a pas de limite sur le nombre de cycles d'écriture qui peuvent être exécutés et aucun circuit de support supplémentaire n'est requis pour l'interface microprocesseur.

Caractéristiques

■ 10 ans de conservation minimale des données en l'absence d'alimentation externe
■ Les données sont automatiquement protégées en cas de panne de courant
■ Remplace la mémoire RAM statique volatile 128k x 8, la mémoire EEPROM ou Flash
■ Cycles d'écriture illimités
■ CMOS à faible consommation
■ Temps d'accès à la lecture et à l'écriture de 70 ns
■ La source d'énergie au lithium est déconnectée électriquement pour conserver sa fraîcheur jusqu'à la première mise sous tension
■ Plage de fonctionnement VCC complète à ± 10% (DS1245Y)
■ Optionnel ± 5% de la plage de fonctionnement VCC (DS1245AB)
■ Plage de température industrielle facultative de -40°C à +85°C, désignée IND
■ JEDEC standard de 32 broches avec un paquet DIP
■ Le module PowerCap (PCM) est un ensemble
- Module directement monté à la surface
- PowerCap remplaçable fournit une batterie de secours au lithium
- Pinout normalisé pour tous les produits SRAM non volatils
