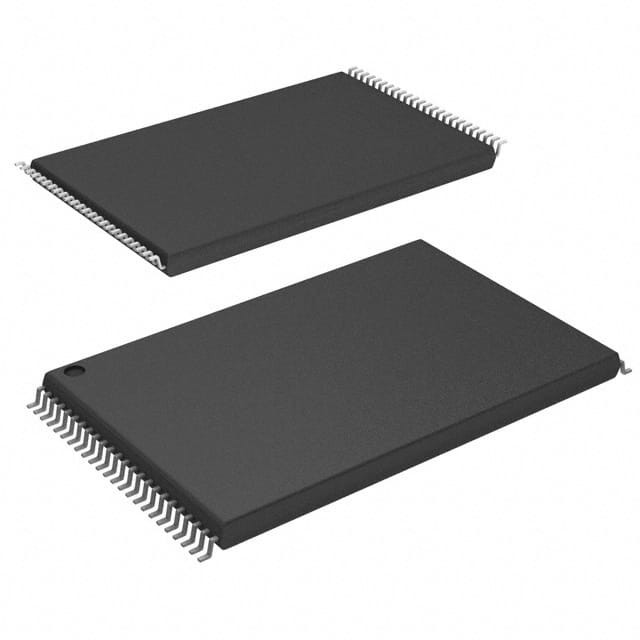

S29GL064S70TFI040 IC FLASH 64MBIT PARALLEL 48TSOP Infineon Technologies est une société américaine basée à New York.

Description générale

La famille d'appareils S29GL-N est une mémoire flash à puissance unique de 3,0 volts fabriquée à l'aide de la technologie MirrorBit de 110 nm.194,304 mots ou 8,388Le S29GL032N est un appareil de 32 Mb organisé en 2,097152 mots ou 4,194Selon le numéro de modèle, les appareils ont un bus de données de 16 bits seulement ou un bus de données de 16 bits qui peut également fonctionner comme un bus de données de 8 bits en utilisant l'entrée BYTE #.Les appareils peuvent être programmés soit dans le système hôte, soit dans des programmeurs EPROM standard.

Caractéristiques distinctives

Les avantages architecturaux
■ Opération d'alimentation unique
■ Fabriqué selon la technologie de procédé MirrorBit de 110 nm
■ Région du secteur du silicium sécurisé
Secteur de 128 mots/256 octets pour une identification permanente et sécurisée grâce à un numéro de série électronique aléatoire de 8 mots/16 octets, accessible par une séquence de commandes
Programmé et verrouillé en usine ou par le client
■ Une architecture sectorielle souple
64 Mb (modèles sectoriels uniformes): cent vingt-huit 32 Kword (64 KB) secteurs
64 Mb (modèles de secteur de démarrage): cent vingt-sept 32 Kword (64 KB) secteurs + huit 4Kword (8KB) secteurs de démarrage
32 Mb (modèles sectoriels uniformes): soixante-quatre secteurs de 32Kword (64 Ko)
32 Mb (modèles de secteur de démarrage): soixante-trois secteurs de 32Kword (64 Ko) + huit secteurs de démarrage de 4Kword (8 Ko)
■ amélioration du contrôle polyvalent/OTM
Tous les niveaux d'entrée (adresse, contrôle et niveaux d'entrée DQ) et les sorties sont déterminés par la tension à l'entrée VIO.
■ Compatibilité avec les normes JEDEC
Offre une compatibilité avec les logiciels pour les flashs à alimentation unique et une protection supérieure contre l'écriture involontaire
■ 100 000 cycles d'effacement typiques par secteur
■ une conservation des données typique de 20 ans

Caractéristiques de performance

■ Hautes performances
Temps d'accès de 90 ns
️ Puffer de lecture de page de 8 mots/16 octets
Temps de lecture de la page de 25 ns
- 16 mots/32 octets de tampon d'écriture qui réduit le temps de programmation global pour les mises à jour de plusieurs mots

■ Faible consommation électrique

¢ 25 mA de courant de lecture initial typique, 1 mA de courant de lecture typique de page
¢ 50 mA courant d'effacement/programme typique
️ courant typique en mode veille de 1 μA
■ Options de forfaits
¢ TSOP à 48 broches
– 56-pin TSOP
- 64 balles BGA renforcée
- 48 balles avec un petit terrain.

Caractéristiques logicielles et matérielles

■ Caractéristiques du logiciel
Protection avancée des secteurs: offre une protection persistante des secteurs et une protection des secteurs par mot de passe
- Programme suspendre et reprendre: lire les autres secteurs avant la fin de la programmation

Les données # polling et les bits de basculement fournissent le statut
Conforme à la CFI (Common Flash Interface): permet au système hôte d'identifier et d'accueillir plusieurs appareils flash
La commande de déverrouillage de programme réduit le temps de programmation global de plusieurs mots
■ Caractéristiques du matériel
L'entrée WP#/ACC accélère le temps de programmation (lorsqu'une haute tension est appliquée) pour un plus grand débit pendant la production du système.Protège le premier ou le dernier secteur indépendamment des paramètres de protection des secteurs des modèles sectoriels uniformes

La sortie Ready/Busy# (RY/BY#) détecte l'achèvement du cycle du programme ou de l'effacement
