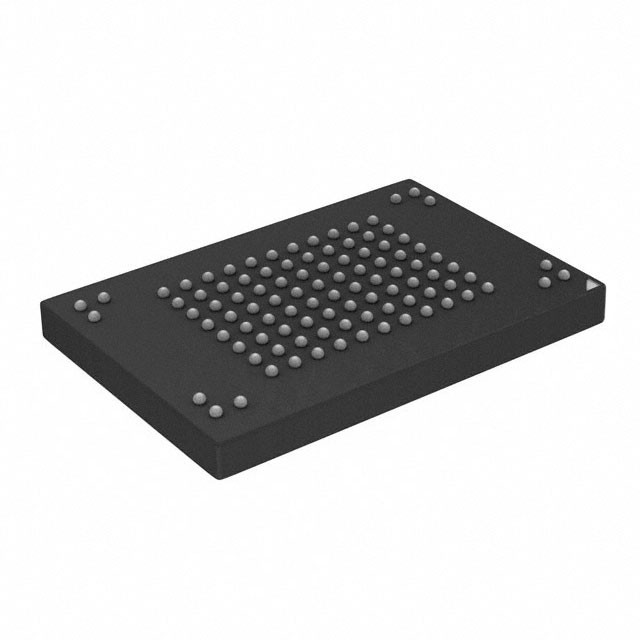

MT29F128G08AMCABH2-10:A IC FLASH 128GBIT PAR 100TBGA Micron Technology Inc. Il est fourni par les fournisseurs de services de téléphonie mobile et de téléphonie mobile.

Description générale

Les périphériques flash NAND Micron comprennent une interface de données asynchrone pour des opérations d'E/S de haute performance.Il y a cinq signaux de contrôle utilisés pour mettre en œuvre l'interface de données asyn chronous: CE#, CLE, ALE, WE# et RE#. Des signaux supplémentaires contrôlent la protection contre l'écriture matérielle (WP#) et surveillent l'état de l'appareil (R/B#).

Caractéristiques

• Interface flash NAND ouverte (ONFI) conforme à la norme 2.2
• Technologie des cellules à plusieurs niveaux (MLC)
• organisation
La taille de la page x8: 8640 octets (8192 + 448 octets)
Taille du bloc: 256 pages (2048K + 112K bytes)
Taille de l'avion: 2 avions x 2048 blocs par avion
La taille de l'appareil: 64 Gb: 4096 blocs;
128 Gb: 8192 blocs;
256 Gb: 16 384 blocs;
512Gb: 32 786 blocs
• Performance d'E/S synchrone
¢ jusqu'au mode de synchronisation 5
Le taux d'horloge: 10ns (DDR)
Le débit de lecture/écriture par broche: 200 MT/s
• Performance d'E/S asynchrone
¢ jusqu'au mode de synchronisation asynchrone 5
Je ne sais pas.
Le nombre de cycles est calculé en fonction de la fréquence d'écoulement.
• Performance du tableau
Lecture de la page: 50 μs (maximum)
¢ Page du programme: 1300 μs (TYP)
Bloc de suppression: 3 ms (TYP)
• Plage de tension de fonctionnement
¢ VCC: 2,7 ¢ 3,6 V
‡ VCCQ: 1,7 ‡ 1,95 V, 2,7 ‡ 3,6 V
• Ensemble de commandes: protocole ONFI NAND Flash
• Un ensemble de commandes avancées
Le cache du programme
Lire le cache séquentiel
Lire le cache aléatoire

Commandes multi-avions

Lire l'ID unique

• Le premier bloc (adresse de bloc 00h) est valable à l'expédition
Pour l'ECC minimum requis, voir
Gestion des erreurs (page 109).
• RESET (FFh) requis comme première commande après mise sous tension
sur
• Le byte d'état d'opération fournit une méthode logicielle pour
détecter
L'opération est achevée
Condition de réussite/échec
Le statut de protection contre l'écriture
• Les signaux DQS fournissent une méthode matérielle
pour la synchronisation des données DQ dans le système synchrone
interface
• Opérations de recopiement prises en charge dans l'avion
dont les données sont lues
• Qualité et fiabilité
Réservation des données: 10 ans
¢ Durée de vie: 5000 cycles de programme/effacement
• Température de fonctionnement:
Pour les produits commerciaux: 0°C à +70°C
️ Industrie (IT): ️40°C à +85°C
• Forfait
LGA à 52 plaquettes
¢ TSOP à 48 broches
