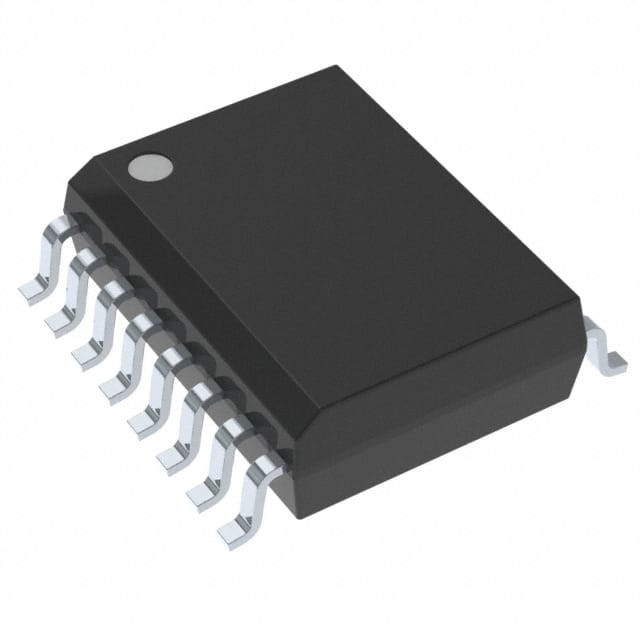

CY14B101PA-SFXI IC NVSRAM 1MBIT SPI 40MHZ 16SOIC Infineon Technologies

Résumé

Le Cypress CY14X101PA combine une nvSRAM de 1 Mbit [1] avec un RTC complet dans un circuit intégré monolithique avec interface SPI série.Les éléments non volatils intégrés intègrent la technologie QuantumTrapLa mémoire SRAM fournit des cycles de lecture et d'écriture infinis, tandis que les cellules QuantumTrap fournissent un stockage de données non volatiles hautement fiable.Les transferts de données de la SRAM vers les éléments non volatils (opération STORE) ont lieu automatiquement à l'arrêt de l'alimentation. Lors de la mise sous tension, les données sont restaurées dans la SRAM à partir de la mémoire non volatile (opération RECALL).

Caractéristiques

■ mémoire d'accès aléatoire statique non volatile de 1 Mbit (nvSRAM)
¢ organisé en interne comme 128 K × 8
¢ STORE à QuantumTrap éléments non volatils initiés automatiquement lors de l'arrêt de l'alimentation (AutoStore) ou à l'aide de l'instruction SPI (Software STORE) ou de la broche HSB (Hardware STORE)
¢ RECALL sur SRAM initié lors de la mise sous tension (Power Up RECALL) ou par l'instruction SPI (Software RECALL)
¢ REMISSION automatique à l'arrêt de courant avec un petit condensateur
■ Haute fiabilité
- Des cycles de lecture, d'écriture et de RECALL infinis
1 million de cycles STORE à QuantumTrap
Réservation des données: 20 ans à 85 °C
■ Horloge en temps réel (RTC)

¢ Températeur de chien de garde
- Alarme avec interrupteur programmable
Indication de défaillance de l'alimentation de secours
La fréquence de sortie de l'onde carrée est programmable (1 Hz, 512 Hz, 4096 Hz, 32,768 kHz)
¢ Réservoir de condensateur ou de batterie pour RTC
Le courant de secours est de 0,45 μA (typique)
■ 40 MHz et 104 MHz Interface périphérique série à grande vitesse (SPI)

¢ fréquence d'horloge de 104 MHz SPI écriture et lecture (avec instructions spéciales de lecture rapide)
Supporte le mode SPI 0 (0, 0) et le mode 3 (1, 1)
■ l'accès des SPI à des fonctions spéciales

Numéro de série de 8 octets
Identifiant du fabricant et du produit
Le mode veille
■ Protection contre l'écriture
Protection du matériel à l'aide d'une broche Writ Protect (WP)
Protection du logiciel à l'aide de l'instruction Write Disable
Protection des blocs logiciels pour 1/4, 1/2 ou tout le tableau
■ Faible consommation électrique
¢ courant actif moyen de 3 mA à 40 MHz
¢ courant moyen en mode veille de 250 μA
¢ courant en mode veille de 8 μA
■ Configurations standardisées dans le secteur
¢ Voltages de fonctionnement:
• CY14C101PA: VCC = 2,4 V à 2,6 V
• CY14B101PA: VCC = 2,7 V à 3,6 V
• CY14E101PA: VCC = 4,5 V à 5,5 V
Température industrielle

¢ Restriction des substances dangereuses (RoHS)
