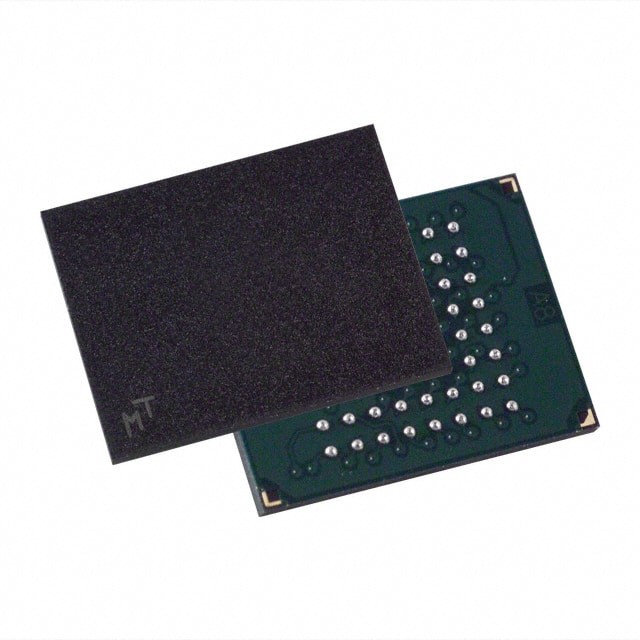

MT28F128J3FS-12 ET TR IC FLASH 128MBIT PARALLEL 64FBGA Micron Technology Inc. L'équipement utilisé pour le traitement de l'écran de télécommunication est un appareil de télécommunication de type "micron".

Définition générale

Le MT28F128J3 est une mémoire programmable non volatile, électriquement effaçable (Flash), contenant 134217,728 bits organisés en 16,777,218 octets (8 bits) ou 8,388,608 mots (16 bits). Cet appareil de 128 Mb est organisé en cent vingt-huit blocs d'effacement de 128 KB. Le MT28F640J3 contient 67,108,864 bits organisés en 8,388,608 octets (8 bits) ou 4,194Cet appareil de 64 Mb est organisé en soixante-quatre blocs d'effacement de 128 KB.
De même, le MT28F320J3 contient 33,554,432 bits organisés en 4,194,304 octets (8 bits) ou 2,097Cet appareil de 32 Mb est organisé en trente-deux blocs d'effacement de 128 KB.
Ces trois appareils disposent d'un verrouillage de blocage interne au système. Ils ont également une interface flash commune (CFI) qui permet d'utiliser des algorithmes logiciels pour des familles entières d'appareils.Le logiciel est indépendant du dispositif, indépendant du JEDEC ID avec compatibilité avant et arrière.

Caractéristiques

• organisation x8/x16
• Cent vingt-huit blocs de suppression de 128KB (128Mb)
Soixante-quatre blocs d'effacement de 128 KB (64 Mb)
Trente-deux blocs de suppression de 128 KB (32 Mb)
• Les tensions VCC, VCCQ et VPEN:
2.7V à 3,6V fonctionnement VCC
2.7V à 3,6V ou 4,5V à 5,5V* fonctionnement VCCQ
2.7V à 3,6V ou 5V VPEN
• Interface en mode de page asynchrone:
Temps d'accès à la lecture de 150 ns/25 ns (128 Mb)
Temps d'accès à la lecture de 120 ns/25 ns (64 Mb)
Temps d'accès à la lecture de 110ns/25ns (32Mb)
• Fonction de protection des données améliorée avec VPEN = VSS Blocage flexible du secteur Effacement du secteur/verrouillage du programme lors de la transition d'alimentation
• Fonction de blocage OTP de sécurité Blocage permanent (Contactez l'usine pour vérifier la disponibilité)
• Pinout standardisé dans l'industrie
• Les entrées et les sorties sont entièrement compatibles avec TTL
• Interface flash commune (CFI) et jeu de commandes évolutifs
• Algoritme d'écriture et d'effacement automatique
• Temps de programmation effectif de 4,7 μs par octet en utilisant le tampon d'écriture
• Registre de protection à 128 bits
Identifiant de périphérique unique 64 bits
Cellules OTP programmables par l'utilisateur de 64 bits
• 100 000 cycles ERASE par bloc
• Options de suspension automatique:
Bloquer effacer suspendre la lecture
Bloquer effacer suspendre-à-programme
Programme suspendu pour lecture
