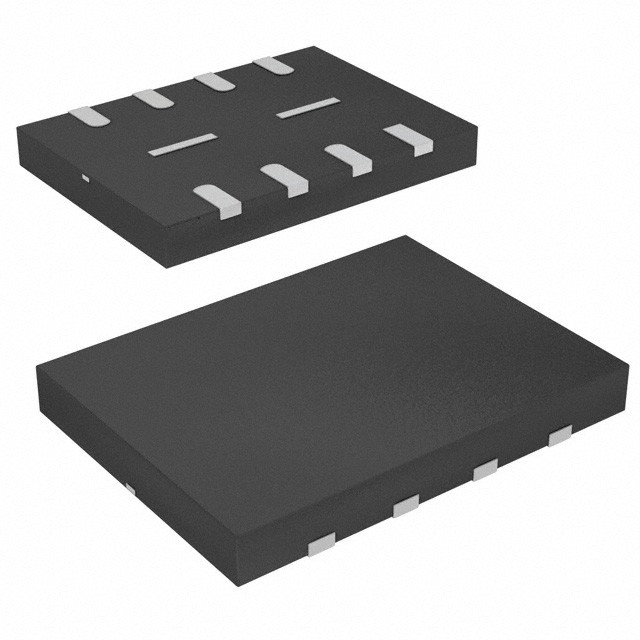

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON Électronique Winbond

Définition générale

La mémoire flash série W25Q16DW (16M-bit) fournit une solution de stockage pour les systèmes avec un espace, des broches et une puissance limités.La série 25Q offre une flexibilité et des performances bien au-delà des appareils Serial Flash ordinairesIls sont idéaux pour l'ombrage du code à la RAM, l'exécution du code directement à partir du Dual/Quad SPI (XIP) et le stockage de la voix, du texte et des données.alimentation de 95 V avec une consommation de courant aussi faible que 4 mA actif et 1 μA pour l'arrêt de courantTous les appareils sont proposés dans des paquets d'économie de place.
Le tableau W25Q16DW est organisé en 8 192 pages programmables de 256 octets chacune. Jusqu'à 256 octets peuvent être programmés à la fois. Les pages peuvent être effacées en groupes de 16 (effacement de secteur 4KB),groupes de 128 (32KB bloc effacement)Le W25Q16DW a respectivement 512 secteurs effaçables et 32 blocs effaçables.Les petits secteurs de 4KB permettent une plus grande flexibilité dans les applications nécessitant le stockage de données et de paramètres. (voir figure 2.)
Le W25Q16DW prend en charge l'interface périphérique série (SPI) standard, l'interface I/O double/quad ainsi que l'interface périphérique quad (QPI) à cycle d'instruction de 2 heures:Les données de série I/O0 (DI), I/O1 (DO), I/O2 (/WP) et I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsCes vitesses de transfert peuvent surpasser les mémoires Flash parallèles asynchrones 8 et 16 bits.Le mode de lecture continue permet un accès à la mémoire efficace avec aussi peu que 8 heures d'instruction-surcharge pour lire une adresse de 24 bits, permettant un vrai fonctionnement XIP (exécuter en place).
Une épingle Hold, une épingle Write Protect et une protection d'écriture programmable, avec contrôle de la matrice supérieure ou inférieure, offrent une plus grande souplesse de contrôle.le dispositif prend en charge l'identification du fabricant et du dispositif selon la norme JEDEC;, un numéro de série unique de 64 bits et quatre registres de sécurité de 256 octets.

Caractéristiques

• Famille de souvenirs SpiFlash
¢ W25Q16DW: 16M-bit / 2M-byte (2,097,152)
¢ SPI standard: CLK, /CS, DI, DO, /WP, /Hold
Le système d'alarme de l'appareil doit être équipé d'un système d'alarme de l'appareil.
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
L'indicateur de qualité: CLK, /CS, IO0, IO1, IO2, IO3
• Flash série à haute performance
– 104MHz Standard/Dual/Quad SPI clocks
¢ équivalent 208/416MHz SPI double/quad
Le taux de transfert de données continu de 50 MB/s
Plus de 100 000 cycles d'effacement/programme

• Mode de lecture continue et QPI efficace
Lire en continu avec 8/16/32/64-Byte Wrap
Il suffit de 8 heures pour adresser la mémoire.
L'interface périphérique quad (QPI) réduit
frais généraux d'instruction
Permet une véritable opération XIP (exécuter en place)
Il dépasse le X16 Parallel Flash
• Faible puissance, large plage de température
¢ alimentation unique de 1,65 à 1,95 V
️ courant actif de 4 mA, < 1 μA
-40°C à +85°C
• Architecture flexible avec des secteurs de 4KB
Élimination du secteur uniforme (4K-octets)
Élimination uniforme des blocs (32K et 64K-octets)
¢ Programme de 1 à 256 octets par page programmable
Éliminer/suspendre et reprendre le programme
• Fonctionnalités de sécurité avancées
¢ Protection contre l'écriture des logiciels et du matériel
Protection de la matrice complémentaire 4KB
L'arrêt de l'alimentation électrique et la protection OTP
- Identifiant unique 64 bits pour chaque appareil
¢ Registres de sécurité 4X256-Bytes avec verrouillage OTP
Les bits de registre de l'état volatile et non volatile
• Emballages économes en espace
️ 8 broches SOIC 150/208-mil
¢ 8 plaquettes WSON 6x5-mm, USON 4x3-mm
- 8 balles WLBGA
– 16-pin SOIC 300-mil
¢ Contactez Winbond pour KGD et autres options
