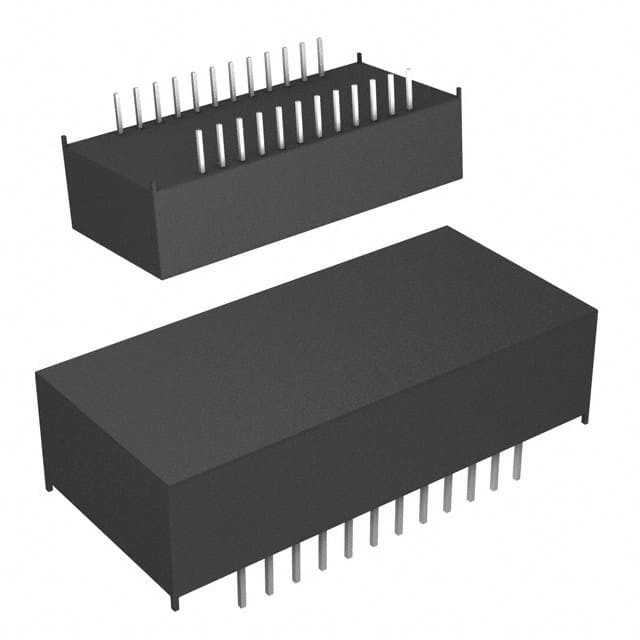

DS1220AD-100IND+ IC NVSRAM 16KBIT PARALLEL 24EDIP Analogue Devices Inc./Maxim intégré

Définition

Les SRAM non volatiles DS1220AB et DS1220AD 16k sont des SRAM entièrement statiques et non volatiles de 16 384 bits organisés en 2048 mots par 8 bits.Chaque SRAM NV est équipée d'une source d'énergie lithium autonome et d'un circuit de commande qui surveille constamment le VCC pour détecter une condition hors tolérance.Lorsque cette condition se produit, la source d'énergie au lithium s'allume automatiquement et la protection d'écriture est activée sans condition pour empêcher la corruption des données.Les SRAM NV peuvent être utilisées à la place des SRAM 2k x 8 existantes directement conformes à la norme DIP à 24 broches de largeur d'octet populaireLes appareils correspondent également à l'emballage de l'EPROM 2716 et de l'EEPROM 2816, ce qui permet une substitution directe tout en améliorant les performances.Il n'y a pas de limite sur le nombre de cycles d'écriture qui peuvent être exécutés et aucun circuit de support supplémentaire n'est requis pour l'interface microprocesseur.

Caractéristiques

■ 10 ans de conservation minimale des données en l'absence d'alimentation externe
■ Les données sont automatiquement protégées en cas de panne de courant
■ Remplace directement la RAM statique volatile ou EEPROM de 2k x 8
■ Cycles d'écriture illimités
■ CMOS à faible consommation
■ JEDEC standard 24 broches DIP
■ Temps d'accès à la lecture et à l'écriture de 100 ns
■ La source d'énergie au lithium est déconnectée électriquement pour conserver sa fraîcheur jusqu'à la première mise sous tension
■ Plage de fonctionnement VCC complète à ± 10% (DS1220AD)
■ Optionnel ± 5% de portée de fonctionnement VCC (DS1220AB)
■ Plage de température industrielle facultative de -40°C à +85°C, désignée IND
